袋式除尘器工作原理及维护保养

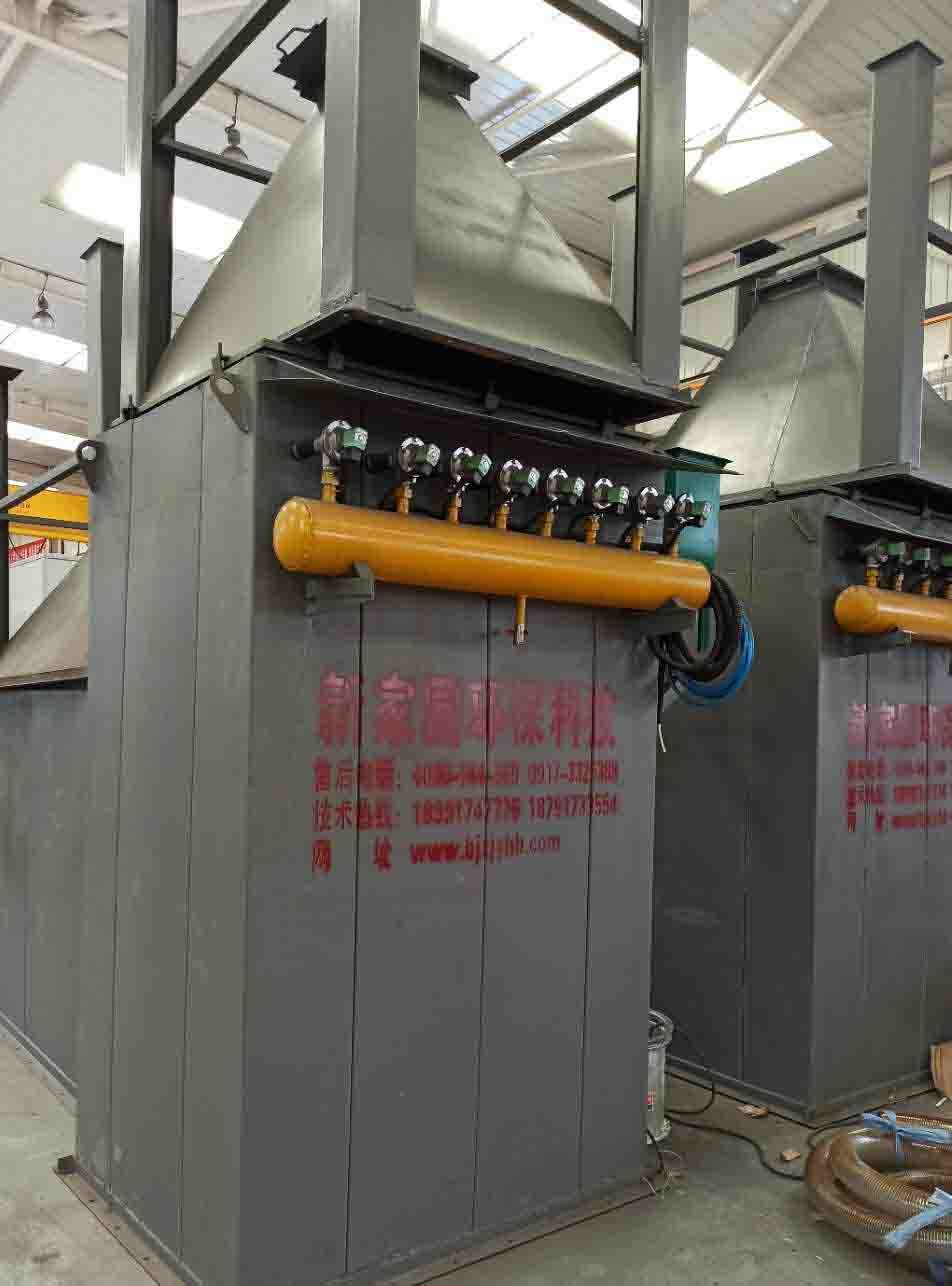

脉冲袋式除尘器是一种中小型 脉冲除坐器，合理的结构设计实现髙效除尘 且运行阻力小；采用脉冲喷吹清灰方式，清 灰效果好；运行可靠，维护管理简便。本除 尘器广泛用于水泥、冶金、电力、化工等行 业含尘气体的的净化和物料回收。DMC脉冲 布袋除尘器由过滤室箱体、净气室箱体、滤袋和滤袋框架、脉冲喷吹装置、灰斗、螺旋输送机或卸料器等组成。

一、除尘器特点：

DMC系列脉冲袋式除坐器，采用了国家JB/T8532-2008标准设计，其性能特点如下：

1、 DMC脉冲布袋除尘器采用直角式脉冲阀单排喷吹清灰，清灰能力强；

2、 涨圈式滤袋口设计，密封效果好，装拆方便；

3、 优质钢丝、多点焊接自动生产线、镀锌防护处理工艺，生产的滤袋框架强度、刚度 髙，无焊接毛剌，减轻了滤袋的机械磨损，延长使用寿命；

4、 上掲盖安装检修方式，滤袋更换快捷方便；

5、 DMC脉冲布袋除尘器采用PLC或专用程序控制仪控制脉冲清灰，运行可靠，自动化程度高。

二、工作原理：

脉冲袋式除尘器的气体净化方式为外滤式，含尘气体由导流管进入各单元过滤室，由于设计中滤袋底离进风口上口垂直距离有足够、合理的气流通过适当导流和自然流向分布，达到整个过滤室内空气分布均匀，含尘气体中的颗粒粉尘通过自然沉降分离后直接落入灰斗，其余粉尘在导流系统的引导下，随气流进入中箱体过滤区，吸附在滤袋外表面。过滤后的洁净气体透过滤袋经上箱体、排风管排出。

滤袋采用压缩空气进行喷吹清灰，清灰机构由气包、喷吹管和电磁脉冲控制阀等组成。过滤室内每排滤袋出口顶部装配有一根喷吹管，喷吹管下侧正对滤袋中心设有喷吹口，每根喷吹管上均设有一个脉冲阀并与压缩空气气包相通。清灰时，电磁阀打开脉冲阀，压缩空气经喷由清灰控制装置（差压或定时、手动控制）按设定程序打开电磁脉冲喷吹，压缩气体以极短促的时间按次序通过各个脉冲阀经喷吹管上的喷嘴诱导数倍于喷射气量的空气进入滤袋，形成空气波，使滤袋由袋口至底部产生急剧的膨胀和冲击振动，造成很强的清灰作用，抖落滤袋上的粉尘。

除尘器布袋、骨架及喷吹管安装流程

三、技术特点

1、脉冲布袋除尘器 采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点，清灰能力强，除尘效率高，排放浓度低，漏风率小，能耗少，钢耗少，占地面积少，运行稳定可靠，经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。

2、由于采用分室停风脉冲喷吹清灰，喷吹一次就可达到彻底清灰的目的，所以清灰周期延长，降低了清灰能耗，压气耗量可大为降低。同时，滤袋与脉冲阀的疲劳程度也相应减低，从而成倍地提高滤袋与阀片的寿命。

3、检修换袋可在不停系统风机，系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈，密封性能好，牢固可靠。滤袋龙骨采用多角形，减少了袋与龙骨的磨擦，延长了袋的寿命，又便于卸袋。

4、采用上部抽袋方式，换袋时抽出骨架后，脏袋投入箱体下部灰斗，由人孔处取出，改善了换袋操作条件。

5、箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低。

6、进、出口风道布置紧凑，气流阻力小。

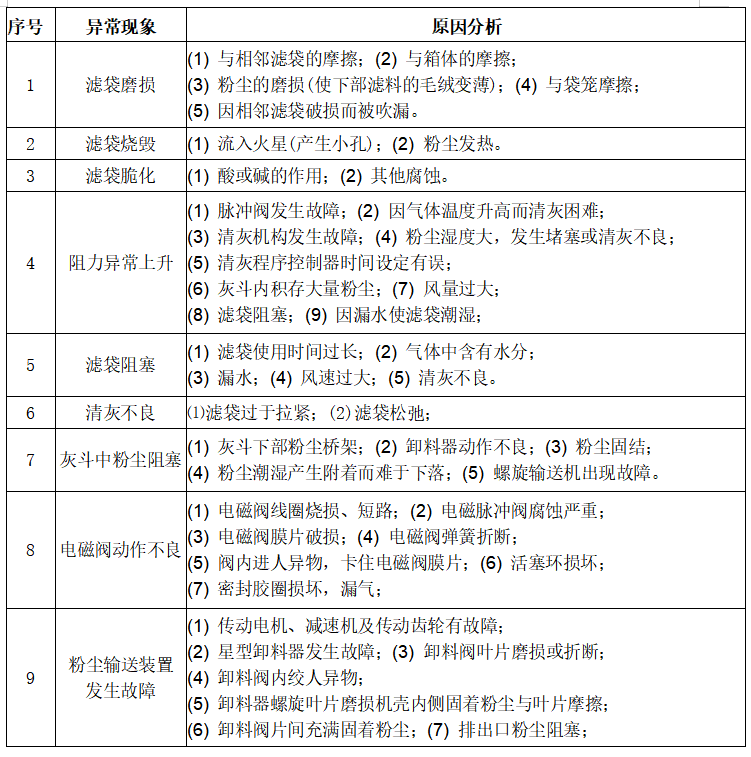

四、故障判断与排除

此处仅列出关于影响除尘系统正常运行的一些常见现象及其原因判断，具体的各处 元件的故障，详情请参考其相应元件的说明书。

五、设备维护及维修

维护中应注意的安全问题：

在设备运转过程中绝对不准进人系统内部；设备停止运转时也要确定内部空气安 全才能进行作业，作业中注意以下事宜：

把系统内的空气充分置换，以防止可能发生的事故；

正在检查作业中，作业人员必须携带操作盘的钥匙，并且在操作盘挂上“检查中禁止运转”牌子；

必须切断检修设备总电源。

除尘器中修及大修：

除尘器运行半年或一年应进行一次中修或大修，维修内容如下：

◎检查滤袋有无破损，如有应更换；

◎检查各处螺栓是否有松动，如有要重新紧固；

◎检查各处仪表是否正常，如不正常应进行修理或更换；

◎检查压缩空气管道有无漏气；

◎检查花板有无积灰。如有，则说明滤袋袋口密封不严，应进行处理。

 特别提示

♦检修或更换电磁脉冲阀线圈时，请务必关闭主控制柜的 【自动清灰】开关，检修完通过安裝在除尘器上的就地控 制箱手动测试。

♦检修或更换电磁脉冲阀膜片时，请务必将气包进气口球 阀关闭，同时打开气包底部的放水阀把气包内的压缩空气放空，确保气包内没有压力后方可操作。否则可能造成严重的人身伤害！
