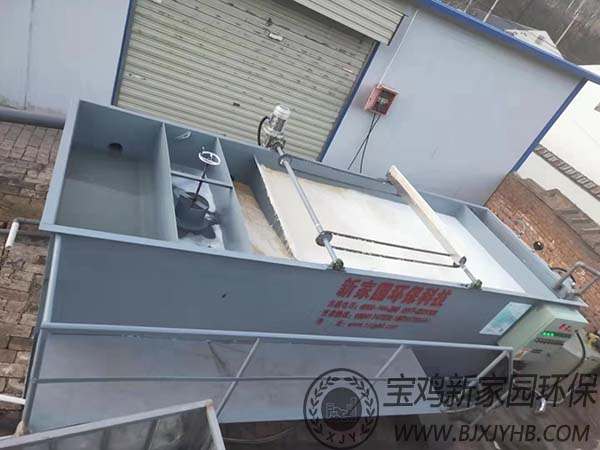

溶气气浮机

一、用途

    气浮技术近年来广泛应用于给排水及废水处理中，它可以有效地去除废水中难以沉淀的轻浮絮体。溶气气浮适用于处理低浊度、高色度、高有机物含量、低含油量、低表面活性物质含量或具有富藻的水。相对于其它的气浮方式，它具有水力负荷高，池体紧凑等优点。但是它的工艺复杂，电能消耗较大，空压机的噪音大等缺点也限制着它的应用。DAF一般设置在生物处理单元之前，物理处理单元之后，习惯上将其归为物理处理单元。

二、特点

1、处理能力大、效率高、占地少。

2、工艺过程及设备构造简单，便于使用、维护。

3、能消除污泥膨胀。

4、气浮时向水中曝气，对去除水中的表面活性剂及臭味有明显的效果，同时由于曝气增加了水中的溶解氧，为后续处理提供了有利条件。

5、对低温、低浊、含藻类多的水源，采用气浮法可取得良好的效果。

三、溶气气浮机主要由空气饱和设备（也称压力溶气系统）、空气释放设备（也称溶气释放系统）和气浮池（也称气浮分离系统）等组成。目前,溶气气浮工艺的设计和良好操作的确定，需要依靠中试和经验。以下，根据各种应用中总结出的经验，分别介绍各个组成部分的设计原理。

2．1 压力溶气系统（包括压力溶气罐、空压机、水泵及其附属设备）

溶气罐：加压，使空气溶于水，气水混合，溶气罐内部压力为4.0kpa。

空压机：压缩空气进入容器罐与水混合；

水泵：水泵将水从气浮分离区抽到容器罐中。

溶气系统占整个气浮过程能量消耗的50%，溶气罐价值占设备投资的12%，因此优化溶气系统的设计对缩小气浮操作费用是很重要的。

2．2 溶气释放系统（主要是释放头）

 释放器是该系统的关键装置，它对气泡形成的大小、分布以及对气浮净水效果和运行费用均有明显影响。目前被采用的释放器的释气效率可达99.2%。 以前的研究认为，释气泡的大小与溶气压力有关，低压时形成大气泡居多，不利于气浮。国内研究认为：溶气水在减压消能时气泡的释放规律与气泡在静水中的状况不同；低压时大气泡的出现归咎于释放器不良所致。除了要释放出大量稳定的微小气泡，关键是要如何防止堵塞。溶气释放器的选用应根据含油污水水质、处理流程和释放器性能确定。

2．3 气浮分离系统（气浮池构件）

 气浮分离系统的功能是确定一定容积来完成微气泡群与水中杂质的充分混合、接触、粘附以及带气絮粒与清水的分离。

 为了提高气浮的处理效果，往往向废水中加入混凝剂或气浮剂，投加量因水质不同而异，一般由试验确定。对于铝类絮凝剂，通过提高搅拌强度均可使出水浊度进一步降低。安装简易，灵巧的刮渣设备，以便刮渣时不致扰动浮渣层而产生落渣，影响出水水质

三、去除率

经气浮处理后污染物去除率如下表：

因被处理废水水质差异很大，以上数据仅供参考。

四、工作原理：

     进水口处设加药口，添加PAC,在PAC混合池混合后进入气浮区底部，同时投加PAM，经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经溢流堰流至清水渠后，沿管道排放或进入下一处理单元。气浮池水面上的浮渣积聚到一定厚度以后，由刮沫机刮入气浮机污泥池后排到浮渣渠，随后排放到污泥池。

六、安装、调试及注意事项

(一)、安装

1、设备安装前，需要夯实地基。并用混凝土砂浆垫高100-150mm。也可架空安装，但基础需要能承担设备运行时的重量。

2、设备就位后需调整水平。

3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲洗气浮池的水排出去。

4、污水进口与反应池之间的联接管道，要求越短越好，以免絮凝体在管道中被破坏。

5、清水出口可接通下水道排放，如需进入下道处理工序，可直接与下道处理设备相接。

6、污泥出口可接至污泥槽或污泥处理设备。

(二)、调试：

A、设备调试前，应做好以下准备工作：

1、要清洗水池内所有的赃物、杂物。

2、对水泵及空压机等需要润滑部位进行加油润滑。

3、接通电源，启动水泵，检查转向是否与箭头所标方向一致。用手动控制启动空压机，检查空压机运转是否正常，发现异常情况应及时查清原因。

4、按下刮沫机开关，使其向溶气系统一端行走。

B、试运行：

1、加水：使气浮机水位达到距污泥池隔板上沿约20-50mm，气浮池水位的高低，可用集水器调节。

2、溶气系统运行：关闭所有控制阀，将电器旋钮开关旋至自动位置，启动水泵，此时空压机也进入自动工作状态，然后顺序打开举清水泵进水阀、出水阀、控制阀，压力表压力逐渐上升，一般应达到0.4-0.5MPa。此时打开溶气罐出水控制阀门，使溶气水通过释放器，释放至气浮池内，气 浮池内出现大量的微细气泡，使清水变成乳白色，溶气系统即为正常，溶气压力越高，释放的溶气水泡密度越高。溶气系统的气体由空压机提供。由于溶气水不断将罐内空气带走，罐内空气逐渐减少，水位上升。当水位上升到一定位置时，浮球液位计将控制空压机工作，使罐内有足够的空气量。

3、气浮运行：溶气系统运行正常后，将加药反应后的污水送至气浮混合池。流量先小一些，正常后逐渐增至额定值。

4、溶气水：溶气水先用自来水作回流水，正常后，改用处理后的清水作回流水。如废水中洗涤剂量大，泡沫多，影响气浮效果，可一直用清水。

5、浮渣积聚到一定厚度后，启动刮沫机。

6、设备停机时，应先关闭污水控制阀，再关闭污水泵，将沫刮净，停刮沫机，然后打开清水阀，通入自来水运行30分钟，关闭溶气出水进水控制阀，然后停清水泵。

(三)、注意事项及日常维护

1、溶气罐上压力表读数不得超过0.6MPa。

2、清水泵、空压机、刮沫机要定期加油润滑，一般空压机二个月1次加油，半年换1次油。

3、气浮池应视沉淀物多少，定期进行清洗。

4、进入气浮机的污水需要要加药，否则效果不理想。

5、定期检查溶气罐上安全阀是否工作。

6、释放器发生堵塞时，可打开抽真空阀，使释放器舌片打开，用清水使其自行清洗，将堵塞物冲洗，然后关闭此阀，该阀门一般只需打开10-20秒。

相关配套药剂配置方法：

PAC

PAC（千分之五）加入溶药罐中，向药罐中加水至满罐，开启搅拌机进行搅拌，直至混合均匀。

PAM

称取聚丙烯酰胺（千分之三），缓慢均匀加入PAM药罐中，向药罐中加水，开启搅拌机进行搅拌，直至混合均匀。

盐酸

将盐酸（依照实际水质而定）加入溶药罐中，向药罐中加水至满罐，开启搅拌机进行搅拌，直至混合均匀。

4、按下刮沫机开关，使其向溶气系统一端行走。B、试运行：1、加水：使气浮机水位达到距污泥池隔板上沿约20-50mm，气浮池水位的高低，可用集水器调节。2、溶气系统运行：关闭所有控制阀，将电器旋钮开关旋至自动位置，启动水泵，此时空压机也进入自动工作状态，然后顺序打开举清水泵进水阀、出水阀、控制阀，压力表压力逐渐上升，一般应达到0.4-0.5MPa。此时打开溶气罐出水控制阀门，使溶气水通过释放器，释放至气浮池内，气 浮池内出现大量的微细气泡，使清水变成乳白色，溶气系统即为正常，溶气压力越高，释放的溶气水泡密度越高。溶气系统的气体由空压机提供。由于溶气水不断将罐内空气带走，罐内空气逐渐减少，水位上升。当水位上升到一定位置时，浮球液位计将控制空压机工作，使罐内有足够的空气量。3、气浮运行：溶气系统运行正常后，将加药反应后的污水送至气浮混合池。流量先小一些，正常后逐渐增至额定值。4、溶气水：溶气水先用自来水作回流水，正常后，改用处理后的清水作回流水。如废水中洗涤剂量大，泡沫多，影响气浮效果，可一直用清水。5、浮渣积聚到一定厚度后，启动刮沫机。6、设备停机时，应先关闭污水控制阀，再关闭污水泵，将沫刮净，停刮沫机，然后打开清水阀，通入自来水运行30分钟，关闭溶气出水进水控制阀，然后停清水泵。(三)、注意事项及日常维护1、溶气罐上压力表读数不得超过0.6MPa。2、清水泵、空压机、刮沫机要定期加油润滑，一般空压机二个月1次加油，半年换1次油。3、气浮池应视沉淀物多少，定期进行清洗。4、进入气浮机的污水需要要加药，否则效果不理想。5、定期检查溶气罐上安全阀是否工作。6、释放器发生堵塞时，可打开抽真空阀，使释放器舌片打开，用清水使其自行清洗，将堵塞物冲洗，然后关闭此阀，该阀门一般只需打开10-20秒。相关配套药剂配置方法：PACPAC（千分之五）加入溶药罐中，向药罐中加水至满罐，开启搅拌机进行搅拌，直至混合均匀。PAM称取聚丙烯酰胺（千分之三），缓慢均匀加入PAM药罐中，向药罐中加水，开启搅拌机进行搅拌，直至混合均匀。盐酸将盐酸（依照实际水质而定）加入溶药罐中，向药罐中加水至满罐，开启搅拌机进行搅拌，直至混合均匀。

类型

按水流方式可分为：平流式溶气气浮机、上流式溶气气浮机和综合式溶气气浮机。

应用

溶气气浮适用于处理低浊度、高色度、高有机物含量、低含油量、低表面活性物质含量或具有富藻的水。相对于其它的气浮方式，它具有水力负荷高，池体紧凑等优点。但是它的工艺复杂，电能消耗较大，空压机的噪音大等缺点也限制着它的应用。

冬季保养

一、每天上班时检查溶气气浮机进污水泵和回流泵是否结冰，包括水泵的润滑加油，填料的松紧，底阀的密封比空压机的加注机油等。

二、检查空压机空气滤水伐有无上冻，以判断空压机正常运转，有无杂声及发热现象。

三、检查刮渣机的传动部分及刮板，在寒冷状态下是否变硬折断，以免影响使用。

四、注意混凝剂搅拌储存罐避免结冰，并经常做小样试验。

五、对各设备阀门管路进行检查以免阀门管路有堵赛、并按要求分别置于“开”或“关”的位置。

六、停机时必须将水放干净，以免结冰堵塞。
